七氟丙烷灭火设备是卤代烷（哈龙）灭火设备淘汰后新兴的一种绿色清洁的灭火系统，其对大气臭氧层无破坏作用，灭火效能高，对设备无污损，电绝缘性好，且灭火迅速，是卤代烷灭火设备的理想替代物。

七氟丙烷灭火设备由以下部件组成

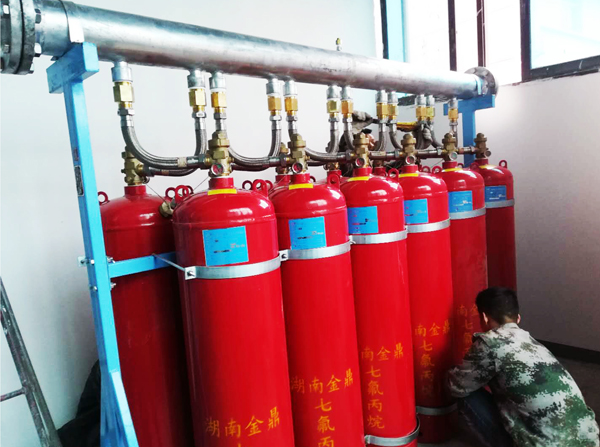

1. 灭火剂瓶组：

灭火剂瓶组由灭火剂、冲压气体、容器、容器阀和虹吸管组成，平时用来储存七氟丙烷灭火剂，一旦发生火灾，靠先导阀开启容器阀，释放灭火剂。瓶组具备超压保护、误喷射防护和压力显示功能。

2. 先导阀：

先导阀安装在灭火剂瓶组的容器阀上，为气动和人工机械操作开启容器阀的执行元件。气动即驱动气体瓶组释放的驱动气体，进入先导阀后，推动其顶刀下行，刺破容器阀上的密封膜片，打开容器阀，喷放灭火剂；人工机械操作即人工拔出保险销，压下手柄使顶刀下行，打开容器阀。

3. 驱动气体瓶组：

驱动气体瓶组由容器阀、容器、驱动气体瓶组等组成，平时用来储存驱动气体（氮气），一旦发生火灾，靠电磁型驱动装置开启容器阀，释放驱动气体。瓶组具备超压保护、误喷射防护和压力显示功能。

4. 电磁型驱动装置：

电磁型驱动装置安装在驱动气体瓶组的容器阀上，与外接控制设备连接，具有电动和人工机械操作功能。电动即当有启动电流输入时，将使其电磁铁动作，顶刀下行刺破驱动气体瓶组容器阀上的密封膜片，容器阀开启，喷放灭火剂；人工机械操作即人工拔出保险夹，拍按手柄使顶刀下行，打开容器阀。

5. 单向阀：

单向阀安装于集流管与高压连接软管之间的单向阀，用以控制灭火剂流向；安装于驱动气体管路中的单向阀，用以控制驱动气体流向。

6. 集流管：

集流管用来汇集灭火剂瓶组释放的灭火剂。其径向入口处连接液流单向阀，管路两端焊接法兰，一端配法兰盖，一端与灭火剂输送管或分配管相连。

7. 分配管与连接管：

分配管用于组合分配系统中，入口与连接管连接，其径向出口对应连接各防护区选择阀，通过选择阀控制灭火剂流向。分配管设计压力为8MPa，根据工程需要定制。连接管是集流管与分配管之间、集流管与集流管之间的连接管道，其设计压力为8MPa，长度、结构形式根据集流管和分配管连接需要确定。

8. 选择阀：

选择阀用于组合分配系统中，安装在分配管上，一端与所控制防护区的灭火剂输送分支管网相连接，控制灭火剂的流向，平常处于常闭状态，具有气动和人工机械操作开启功能。

9. 信号反馈装置：

信号反馈装置用于传递系统喷放信号，提供的是无源开关信号。信号反馈装置安装在选择阀出口处（组合分配系统中）或集流管（单元独立系统中）上，反馈信号线与灭火控制设备联接。该装置内部微动开关提供一对开关触点，平时触点开路，当相应防护区灭火剂释放时，管路内压力推动其内活塞使微动开关闭合，将喷放信号反馈给火灾报警控制器。

10. 低泄高封阀：

低泄高封阀具有低压泄露，高于一定压力自行关闭的功能，安装在每个驱动气体瓶组附近的驱动气体管路上。驱动管路无压或低压时，低泄高封阀为开启状态，当驱动气体瓶组存在慢性泄露时，微量的泄露气体能及时从该阀排放，避免驱动气体管路内气体不断积聚，使灭火系统误动作；一旦驱动气体瓶组启动，大量的驱动气体释放，管路内压力骤然升高，此阀及时关闭，确保驱动气体可靠驱动开启气体阀门。

11. 喷嘴：

喷嘴安装于管网末端，其用途是按设计要求将灭火剂喷放到防护区。喷嘴各型号规格应根据工程设计确定，它主要用于扑救封闭空间内的火灾，用于全淹没灭火系统的防护区。

12. 高压金属连接软管：

高压金属软管用于联接灭火剂瓶组容器阀与集流管，起转向连接、输送灭火剂以及减少灭火剂释放时引起的振动等作用。

13. 灭火剂瓶组框架：

灭火剂瓶组框架用来固定灭火剂瓶组和集流管，根据用户要求可任意组合。

14. 驱动气体瓶组框架：

驱动气体瓶组框架用来固定驱动气体瓶组和分配管，根据用户要求可任意组合。
